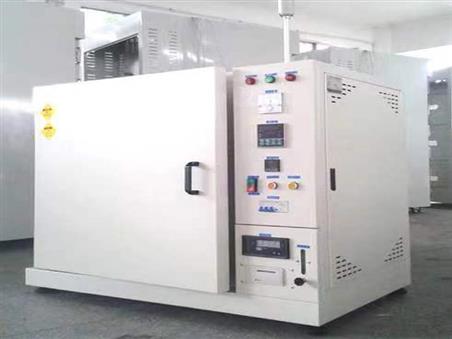

在LED封装与光电组件制造中，真空脱泡烤箱通过物理负压环境解决传统工艺难以克服的材料缺陷问题。其核心作用体现在三个维度：
1. 气泡缺陷的根除机制
LED封装胶（如硅胶、环氧树脂）在混合填充过程中易卷入空气，固化后形成微米级气泡。实验数据表明，未脱泡的胶体气泡占比超3%时，LED模块光效会下降18%-25%。真空脱泡烤箱通过将腔体压力降至5kPa以下，使气泡体积膨胀并突破材料表面张力，最终被抽离体系。某头部厂商测试显示，经真空脱泡后胶体气泡率可从4.7%降至0.1%以下。
2. 材料性能的优化升级
荧光粉与胶水的密度差异会导致沉降分层，传统搅拌仅能维持短期均质。真空环境下，材料界面张力降低，荧光粉粒子更易均匀分散。以COB封装为例，脱泡后色温偏差从±200K缩小至±50K，同时光通量输出波动减少40%。这对Mini LED的微米级精度封装尤为关键。
3. 产品可靠性的强化保障
残留气泡会形成热阻点，加速LED光衰。真空脱泡后的样品在85℃/85%RH老化测试中，5000小时光衰仅7%，而未脱泡组同期光衰达22%。此外，气泡空洞会引发机械应力集中，真空工艺使胶体致密度提升30%，大幅降低器件开裂风险。
4. 技术发展趋势
随着Micro LED对10μm以下封装精度的要求，脉冲式真空脱泡、在线监测系统等创新技术正逐步替代传统批次处理模式，推动行业向零缺陷制造迈进。
